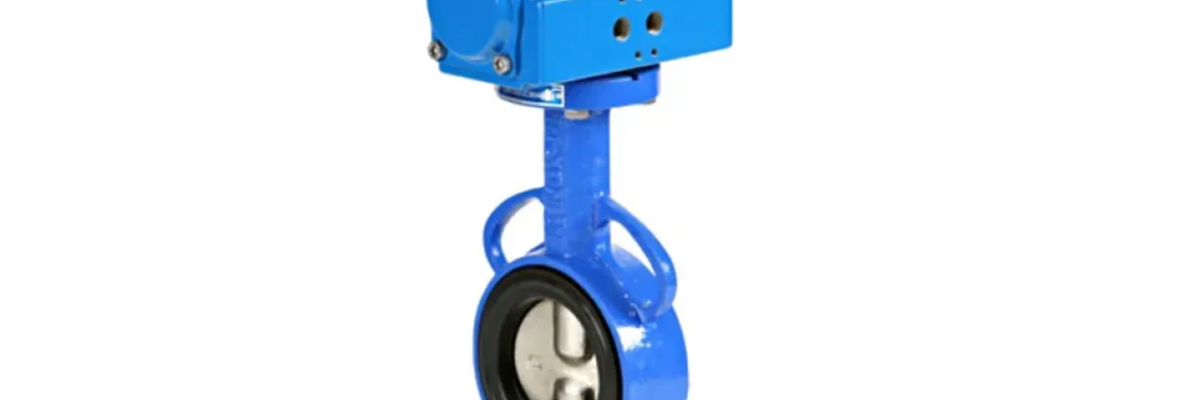

Заслонки баттерфляй (butterfly valves) — один из самых распространённых типов регулирующей арматуры, используемый в промышленных системах для контроля потока жидкостей и газов. Их популярность обусловлена простотой конструкции, надёжностью и возможностью применения в трубопроводах большого диаметра. Правильный выбор заслонки обеспечивает эффективную работу системы и минимизирует риск аварий.

Основные принципы работы

Заслонка баттерфляй состоит из диска, который вращается вокруг оси, расположенной в середине трубопровода. При повороте диска на 90° поток полностью перекрывается, а при меньшем угле — регулируется. Конструкция позволяет обеспечить быстрое открытие и закрытие, а также минимальное гидравлическое сопротивление в открытом положении.

Преимущества заслонок баттерфляй

  1. Компактность — занимают меньше места, чем проходные заслонки.

  2. Быстрое управление — полное открытие или закрытие всего за один оборот диска.

  3. Малый вес — облегчённая конструкция упрощает монтаж и обслуживание.

  4. Надёжность в больших диаметрах — эффективно работают в трубопроводах более 300 мм.

  5. Экономичность — меньше материалов и простая конструкция снижают стоимость изделия.

Виды заслонок баттерфляй

В зависимости от конструкции и назначения заслонки баттерфляй делятся на несколько типов:

  • С диском среднего прохода — используется для регулирования потока, оптимальна для промышленных жидкостей.

  • Полнопроходные — диск не сужает трубопровод, минимальное сопротивление потоку.

  • С пружинным уплотнением — обеспечивает герметичное закрытие, подходит для вакуумных систем.

  • Металл-металл — выдерживает высокие температуры и агрессивные среды.

Критерии выбора

При выборе заслонки баттерфляй для промышленных систем необходимо учитывать следующие факторы:

  1. Диаметр трубопровода — определяет габариты заслонки и необходимый момент управления.

  2. Давление и температура среды — влияют на материал корпуса и диска.

  3. Тип рабочей среды — вода, пар, газы, агрессивные химические вещества.

  4. Частота открытия/закрытия — для автоматизированных систем требуются приводы с высокой скоростью реакции.

  5. Материалы и покрытие — нержавеющая сталь, чугун, покрытие PTFE для агрессивных жидкостей.

  6. Система управления — ручное, пневматическое или электроприводное.

Материалы корпуса и диска

Материалы подбираются в зависимости от условий эксплуатации:

Компонент Материалы Преимущества Недостатки
Корпус Чугун, нержавеющая сталь Прочность, устойчивость к давлению Чугун хрупкий при ударах
Диск Нержавеющая сталь, бронза Устойчивость к коррозии, высокая механическая прочность Более высокая стоимость металлов
Уплотнение EPDM, PTFE, NBR Герметичность, химическая стойкость Ограничения по температуре
Вал Нержавеющая сталь, 17CrNi Долговечность, коррозионная стойкость Возможна необходимость смазки

Монтаж и обслуживание

Правильный монтаж заслонки баттерфляй обеспечивает долгий срок службы. Основные правила:

  • Устанавливать диск параллельно потоку при закрытии.

  • Обеспечить доступ к приводу для технического обслуживания.

  • Проверять герметичность после установки и периодически во время эксплуатации.

  • Использовать специальные ключи или приводы в соответствии с техническими характеристиками.

Обслуживание включает проверку состояния уплотнений, очистку диска от отложений и контроль момента закрытия. Для агрессивных сред рекомендуется проводить плановые осмотры чаще.

Типичные ошибки при выборе

  • Выбор заслонки без учета температуры и давления.

  • Неподходящий материал уплотнения для химически активной среды.

  • Использование ручного привода на больших диаметрах с высоким давлением.

  • Недостаточное обслуживание, приводящее к преждевременному износу.

Выводы

Заслонки баттерфляй — универсальное решение для промышленных систем, которое сочетает простоту конструкции, надежность и экономичность. Выбор правильного типа, материалов и привода гарантирует долгий срок службы и бесперебойную работу трубопровода. В промышленных системах важно учитывать условия эксплуатации, материалы среды и диаметр трубопровода, чтобы выбрать оптимальную заслонку.
